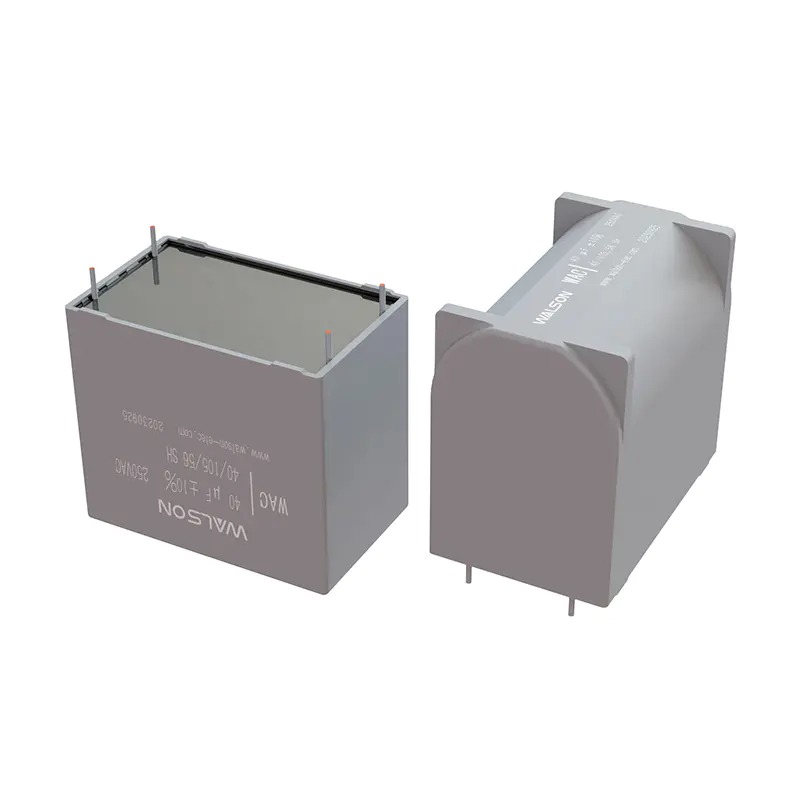

Aplikasi kapasitor filter AC untuk PCB di inverter

Keuntungan dari dielektrik film polypropylene logam

Konstanta dielektrik tinggi, penyimpanan energi yang kuat

Film polypropylene metalik memiliki konstanta dielektrik tinggi, yang memungkinkan kapasitor untuk menyimpan lebih banyak muatan di ruang terbatas. Di sirkuit filter inverter, penyimpanan muatan yang memadai membantu untuk lebih efisien mengatasi fluktuasi saat ini, dengan cepat menyerap dan melepaskan biaya, menstabilkan output tegangan, dan memastikan kelancaran pengoperasian inverter. Sebagai contoh, dalam skenario aplikasi di mana motor sering dimulai dan dihentikan, kapasitor filter polypropylene AC konstan dielektrik tinggi dielektrik dapat dengan cepat merespons perubahan saat ini, menghindari naik dan jatuhnya tegangan secara tiba -tiba, dan melindungi motor dan komponen sirkuit lainnya.

Kehilangan dielektrik yang rendah, penghematan energi dan efisiensi tinggi

Kehilangan dielektriknya sangat rendah, yang berarti lebih sedikit kehilangan energi selama pengisian dan pelepasan. Ketika inverter berjalan terus menerus untuk waktu yang lama, karakteristik kehilangan rendah dapat mengurangi pembentukan panas kapasitor itu sendiri, meningkatkan efisiensi pemanfaatan energi listrik, dan mengurangi limbah energi yang tidak perlu. Mengambil kasus banyak inverter yang berjalan secara bersamaan dalam jalur produksi industri besar sebagai contoh, penggunaan skala besar dari kapasitor filter AC dielektrik rendah dapat secara signifikan mengurangi konsumsi energi dalam jangka panjang, menghemat biaya listrik yang cukup besar.
Resistensi isolasi tinggi, stabil dan dapat diandalkan
Karakteristik resistensi isolasi yang tinggi dari film polypropylene logam secara efektif mencegah arus kebocoran yang dihasilkan dan memastikan kinerja kapasitor yang stabil. Dalam lingkungan elektromagnetik yang kompleks dari inverter, resistensi isolasi tinggi dapat mencegah gangguan eksternal dari mempengaruhi pengoperasian kapasitor, memastikan efek penyaringan yang konsisten, dan meningkatkan keandalan sistem inverter. Misalnya, dalam lingkungan industri dengan gangguan elektromagnetik yang kuat, kapasitor filter AC berdasarkan film polypropylene metalik dapat beroperasi secara stabil dan memberikan perlindungan penyaringan yang andal untuk inverter. ​
Karakteristik penyembuhan diri yang baik, kehidupan yang luas
Media memiliki kemampuan penyembuhan diri yang unik. Ketika gangguan lokal terjadi di dalam kapasitor, film logam di sekitar titik kerusakan akan menguap secara instan, mengisolasi titik patahan dan memulihkan kapasitor ke operasi normal. Fitur ini sangat memperluas masa pakai kapasitor di inverter dan mengurangi waktu henti dan waktu pemeliharaan peralatan dan biaya yang disebabkan oleh kegagalan kapasitor. Misalnya, dalam peralatan produksi kimia yang beroperasi tanpa gangguan, karakteristik penyembuhan diri dari kapasitor filter AC dapat memastikan operasi stabil jangka panjang dari inverter dan memastikan kontinuitas produksi.
Mekanisme kerja di inverter
Bangun Sirkuit Filter LC untuk secara akurat menyaring harmonik
Dalam sirkuit inverter, sirkuit filter LC yang terdiri dari kapasitor filter AC dan reaktor adalah struktur inti untuk menyaring harmonik. Pada prinsipnya, kapasitor dan reaktor menghadirkan karakteristik impedansi yang berbeda untuk arus frekuensi yang berbeda. Keduanya seperti mitra diam -diam, menggunakan karakteristik ini untuk membangun "penghalang harmonik" yang tepat. ​
Kapasitor memiliki karakteristik "melewati frekuensi tinggi dan memblokir frekuensi rendah". Ketika arus yang mengandung sejumlah besar harmonik melewati, arus harmonik frekuensi tinggi dapat melewati kapasitor dengan relatif mudah. Reaktor justru sebaliknya. Ini "melewati frekuensi rendah dan memblokir frekuensi tinggi". Ini menghadirkan impedansi tinggi pada arus harmonik frekuensi tinggi dan menghambat perjalanan mereka. Ketika keduanya terhubung secara seri atau paralel untuk membentuk sirkuit filter LC, harmonik dalam rentang frekuensi tertentu dapat disaring secara akurat. ​
Dalam operasi aktual, komponen harmonik yang dihasilkan oleh inverter kompleks, mencakup harmonik orde tinggi dari beberapa frekuensi. Sirkuit filter LC dapat memandu arus harmonik dari frekuensi spesifik ke cabang filter sesuai dengan persyaratan desain. Untuk harmonik orde tinggi dari frekuensi tertentu, sirkuit filter LC menyesuaikan parameter kapasitor dan reaktor untuk membuatnya menjadi impedansi yang sangat rendah terhadap harmonik frekuensi ini, sehingga arus harmonik akan tertarik pada cabang filter alih-alih menempelkan power grid atau mengganggu motor, sehingga secara efektif meningkatkan bentuk output dari output. ​
Selain itu, desain sirkuit filter LC juga perlu mempertimbangkan rentang frekuensi operasi, karakteristik beban dan distribusi harmonik inverter. Dalam skenario aplikasi yang berbeda, frekuensi dan amplitudo harmonik berbeda, sehingga parameter sirkuit filter LC perlu dihitung dan debugged dengan hati -hati untuk memastikan bahwa ia dapat memainkan efek penyaringan terbaik di seluruh rentang frekuensi operasi. ​
Tegangan bus DC halus dan menstabilkan catu daya
Kapasitor Filter AC untuk PCB terhubung ke sisi bus DC dari inverter dan memainkan peran yang sangat diperlukan dalam menstabilkan tegangan DC. Proses kerja inverter adalah proses konversi AC-DC-AC. Dalam tautan perbaikan AC mengkonversi AC ke DC, dan tautan inverter berikutnya dari konversi DC ke AC, tegangan bus DC akan dipengaruhi oleh banyak faktor dan berfluktuasi.
Di satu sisi, tegangan input AC itu sendiri mungkin tidak stabil, seperti fluktuasi amplitudo tegangan, offset frekuensi, dll. Perubahan ini akan secara langsung tercermin dalam tegangan bus DC. Di sisi lain, aksi switching perangkat daya di dalam inverter juga akan menyebabkan riak dalam tegangan bus DC. Misalnya, ketika perangkat daya dihidupkan dan dimatikan dengan cepat, perubahan arus sesaat akan terjadi pada bus DC, yang akan menyebabkan fluktuasi tegangan. ​
Pada saat ini, kapasitor filter AC seperti "penstabil", menggunakan karakteristik pengisian dan pelepasannya sendiri untuk menghaluskan fluktuasi tegangan ini. Ketika tegangan bus DC mencapai puncak, kapasitor dengan cepat menyerap kelebihan muatan dan menyimpan energi listrik dalam bentuk energi medan listrik; Ketika tegangan mencapai lembah, kapasitor akan melepaskan muatan yang tersimpan pada waktunya untuk melengkapi tegangan, sehingga tegangan bus DC tetap pada tingkat yang relatif stabil. ​
Tegangan bus DC yang stabil sangat penting untuk operasi normal inverter. Ini memberikan fondasi catu daya yang stabil untuk tautan inverter berikutnya, memastikan bahwa sirkuit inverter dapat menghasilkan tegangan AC yang stabil, sehingga mendorong motor untuk berjalan dengan lancar. Jika tegangan bus DC tidak stabil, output tegangan AC oleh inverter juga akan berfluktuasi, menghasilkan torsi motor yang tidak stabil, getaran, pemanasan dan masalah lainnya, dan bahkan dapat merusak motor dan komponen sirkuit lainnya. Oleh karena itu, peran kapasitor filter AC dalam menghaluskan tegangan bus DC adalah tautan utama dalam memastikan operasi yang andal dari inverter. ​
Skenario aplikasi spesifik
Sistem Drive Motor Industri
Di berbagai peralatan penggerak motor di pabrik, inverter digunakan untuk menyesuaikan kecepatan motor untuk memenuhi berbagai kebutuhan produksi. Kapasitor filter AC dapat secara efektif menyaring harmonik, mengurangi pemanasan dan getaran motor, meningkatkan efisiensi dan stabilitas operasi motor, dan memperpanjang umur layanan motor. Misalnya, dalam alat tenun pabrik tekstil dan peralatan mesin di pabrik mesin, kapasitor filter AC memastikan kelancaran pengoperasian motor dan meningkatkan kualitas produk dan efisiensi produksi. ​
Sistem Kontrol Kipas dan Pompa Air
Kipas dan pompa air adalah peralatan yang memakan energi yang umum di bidang industri. Penghematan energi dapat dicapai dengan menyesuaikan kecepatan mereka melalui inverter. Kapasitor filter AC dapat menekan harmonik dan mencegah harmonik merusak motor kipas dan pompa air, sambil meningkatkan faktor daya dan mengurangi kerugian jaringan. Dalam sistem ventilasi pusat perbelanjaan besar dan gedung perkantoran, serta dalam sistem sirkulasi air pendingin industri, kapasitor filter AC memastikan operasi kipas dan pompa air yang stabil dan efisien, sehingga mencapai konservasi energi dan pengurangan konsumsi. ​
Sistem drive lift
Kelancaran pengoperasian lift sangat penting untuk keselamatan dan kenyamanan penumpang. Inverter mengontrol akselerasi, perlambatan, dan kelancaran pengoperasian motor lift. Kapasitor filter AC memfilter harmonik, mengurangi pulsasi torsi motor, membuat lift berjalan lebih lancar, dimulai dan berhenti lebih lancar, dan meningkatkan pengalaman berkuda penumpang. Dalam sistem lift bangunan bertingkat tinggi, kapasitor filter AC adalah komponen utama untuk memastikan operasi lift yang stabil. ​
Poin Seleksi
Pencocokan nilai kapasitansi
Tentukan nilai kapasitansi berdasarkan daya inverter, frekuensi operasi dan karakteristik beban. Secara umum, semakin besar daya dan semakin sering perubahan beban, semakin besar nilai kapasitansi yang diperlukan. Jika nilai kapasitansi terlalu kecil, efek penyaringannya buruk; Jika nilai kapasitansi terlalu besar, itu dapat menyebabkan arus awal yang berlebihan, peningkatan biaya dan volume. Misalnya, ada perbedaan yang signifikan dalam nilai kapasitansi yang diperlukan untuk peralatan beban ringan yang digerakkan oleh inverter daya kecil dan peralatan beban berat yang digerakkan oleh inverter daya besar.
Adaptasi tegangan dinilai
Tegangan pengenal harus lebih tinggi dari puncak tegangan AC maksimum yang mungkin terjadi ketika inverter berfungsi, dan margin keselamatan tertentu harus dicadangkan. Jika tegangan kerja yang sebenarnya melebihi tegangan pengenal, kapasitor dapat dipecah dan rusak. Untuk inverter tiga fase umum, kapasitor filter AC dengan tegangan pengenal yang sesuai harus dipilih. ​
Karakteristik frekuensi cocok
Kapasitor filter film polypropylene metalik yang berbeda memiliki kinerja yang berbeda dalam rentang frekuensi yang berbeda. Penting untuk memilih produk dengan adaptasi karakteristik frekuensi sesuai dengan rentang frekuensi utama harmonik yang dihasilkan oleh inverter untuk memastikan penyaringan yang efektif di seluruh rentang frekuensi operasi. Misalnya, beberapa kapasitor memiliki efek penyaringan yang baik di pita frekuensi rendah, sementara yang lain berkinerja baik di pita frekuensi tinggi. Seleksi harus didasarkan pada distribusi frekuensi harmonik aktual. ​
Pertimbangan Karakteristik Suhu
Ketika inverter bekerja, itu akan menghasilkan panas, yang akan meningkatkan suhu sekitar. Oleh karena itu, perlu untuk memilih kapasitor filter AC dengan karakteristik suhu yang baik dan operasi yang stabil di lingkungan suhu tinggi untuk memastikan bahwa kinerja kapasitor stabil dalam kondisi suhu yang berbeda dan mempertahankan operasi normal inverter.
