Di Balik Layar: Perjalanan Manufaktur 10 Langkah Kapasitor Film untuk Aplikasi Daya Tinggi

Kapasitor film Ini banyak digunakan dalam aplikasi berdaya tinggi seperti pengisian daya kendaraan listrik dan sistem energi terbarukan karena kekuatan dielektriknya yang tinggi. Proses manufaktur utama adalah sebagai berikut:

1.Metalisasi: Lapisan logam setebal nano (misalnya seng-aluminium) diendapkan secara vakum ke film. Lapisan ini memungkinkan penyembuhan mandiri—kerusakan lokal mengisolasi kesalahan tanpa merusak seluruh kapasitor.

2. Menggorok: Film lebar dipotong secara presisi sesuai lebar yang dibutuhkan. Tepinya harus bersih dan bebas duri untuk mencegah korsleting.

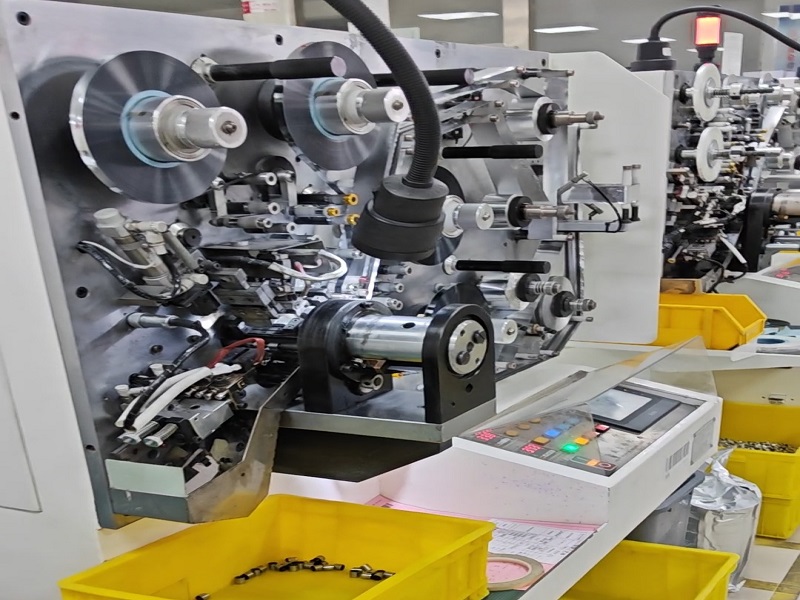

3. Berliku: Dua lapisan film digulung menjadi inti silinder dengan tepi offset, memperlihatkan lapisan logam di kedua ujungnya untuk sambungan listrik.

4. Perataan: Inti bundar ditekan menjadi bentuk datar untuk meningkatkan efisiensi ruang dan pembuangan panas.

5.Schooping (Metalisasi Akhir): Logam cair (misalnya seng) disemprotkan ke kedua ujung inti, membentuk permukaan ujung konduktif yang menghubungkan semua elektroda internal secara paralel.

6. Menghilangkan Stres: Perlakuan panas menghilangkan tekanan film internal, memastikan kapasitansi stabil.

7.Penyembuhan (Aktivasi): Tegangan yang lebih tinggi dari nilai pengenal diterapkan untuk secara aktif memecah dan mengisolasi cacat, sehingga meningkatkan keandalan.

8. Pengelasan Terminal: Terminal eksternal terpasang erat ke elektroda inti menggunakan resistansi atau pengelasan laser.

9. Pelapisan: Pernis isolasi diterapkan untuk meningkatkan ketahanan kelembaban dan isolasi.

10.Pot/Cetakan: Inti ditempatkan dalam kotak PPS dan dituang dengan resin epoksi untuk perlindungan lingkungan dan mekanis terbaik.
Setelah langkah-langkah ini, kapasitor diuji dan dikirim.
