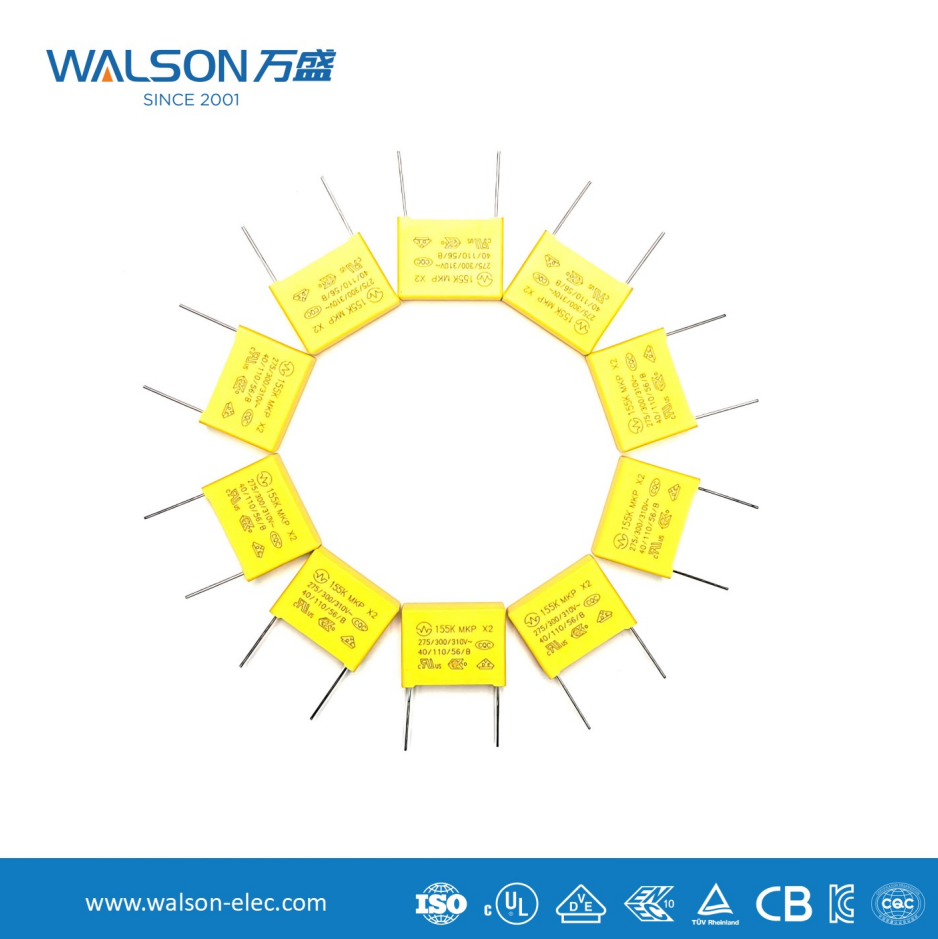

Karakteristik dan penerapan kapasitor pengaman

I. Karakteristik Inti (Perbedaan Penting dari Kapasitor Biasa)

Ciri-ciri keselamatan kapasitor s berkisar pada kata "keamanan":

1. Keamanan Mode Kegagalan

Karakteristik utama: Ini adalah fitur penting dari kapasitor pengaman. Ketika kapasitor gagal karena tegangan berlebih, panas berlebih, atau alasan lainnya, kapasitor dirancang untuk beroperasi mode sirkuit terbuka , bukannya mode hubung singkat .

Mengapa ini penting?
Jika kapasitor yang dihubungkan antara kabel beraliran listrik dan kabel netral (kapasitor X) atau antara kabel beraliran listrik/netral dan ground (kapasitor Y) mengalami kegagalan akibat hubungan arus pendek, dapat menyebabkan sengatan listrik, kebakaran, atau kerusakan peralatan. Namun, kegagalan sirkuit terbuka hanya mengakibatkan hilangnya fungsi penyaringan dan tidak akan menimbulkan bahaya keselamatan.

2. Menggunakan Dielektrik Film Tipis Berlogam

Polypropylene (MKP) atau film poliester biasanya digunakan. Media ini punya sifat penyembuhan diri : ketika film terpecah sebagian, panas yang dihasilkan pada titik kerusakan menyebabkan lapisan logam di sekitarnya menguap, sehingga mengisolasi titik gangguan, memungkinkan kapasitor memulihkan sebagian fungsinya dan tetap dalam keadaan sirkuit terbuka alih-alih mengalami korsleting permanen.

3. Stdanar Tinggi Ketahanan Tekanan dan Ketahanan Benturan

• Tegangan pengenal tinggi: Biasanya tersedia dalam 250VAC, 275VAC, 310VAC, 440VAC, dll.
• Resistansi tegangan lonjakan tinggi: Ia dapat menahan pulsa tegangan tinggi seketika (seperti sambaran petir dan lonjakan arus) yang jauh melebihi tegangan operasi. Misalnya, kapasitor X1 mungkin perlu menahan tegangan pulsa 4kV.
• Resistansi isolasi tinggi: Memastikan kebocoran arus minimal, yang sangat penting untuk kapasitor Y.

4. Sertifikasi Keamanan Wajib

Kapasitor pengaman harus mendapatkan sertifikasi keamanan dari negara atau wilayah penggunaannya, seperti:

• Tiongkok: CQC (komponen keamanan sertifikasi CCC)
• Amerika Utara: UL (Amerika Serikat), cUL (Kanada)
• Eropa: VDE (Jerman), ENEC (standar umum Eropa)

Tanda sertifikasi dicetak langsung pada badan kapasitor, yang merupakan dasar identifikasi intuitif saat membeli.

II. Klasifikasi dan Aplikasi

Kapasitor pengaman terutama diklasifikasikan menjadi X kapasitor and Kapasitor Y berdasarkan lokasi koneksi dan tingkat perlindungannya .

AKU AKU AKU. Pedoman Seleksi dan Penggunaan

1. Menentukan Jenis Berdasarkan Lokasi Aplikasinya

• Gunakan kapasitor X antara L dan N; menggunakan kapasitor Y antara L/PG atau N/PG. Jangan pernah menukarnya atau menggantinya dengan kapasitor biasa.

2. Pilih Tingkat Keamanan Sesuai Standar Keamanan

• Untuk peralatan dengan persyaratan ketat pada arus bocor tanah (seperti perangkat medis dan perangkat genggam), Y1 harus dipilih .
• Y2 direkomendasikan untuk peralatan rumah tangga umum dan peralatan IT.
• Untuk lingkungan dengan tegangan masukan tinggi dan lonjakan petir yang parah (seperti peralatan luar ruangan), pertimbangkan X1 ; untuk penggunaan umum di dalam ruangan, gunakan X2 .

3. Fokus pada Parameter Utama

• Tegangan terukur: Harus lebih tinggi dari tegangan operasi AC rangkaian.
• Kapasitansi: Nilai umum untuk kapasitor X adalah 0,1μF, 0,22μF, 0,47μF, dll.; Kapasitor Y memiliki kapasitansi yang lebih kecil (biasanya ≤ beberapa nF) untuk mengontrol arus bocor.
• Sertifikasi keselamatan: Konfirmasikan apakah tanda sertifikasi yang diperlukan ada di pasar sasaran.

4. Perhatikan Pedoman Penggunaan

• X kapasitor: Karena muatan yang tersimpan setelah listrik padam dapat menyebabkan sengatan listrik, X kapasitor with a capacitance greater than 0.1μF must be connected in parallel with a discharge resistor (biasanya dalam kisaran megohm) untuk memastikan bahwa tegangan diturunkan ke nilai aman dalam waktu tertentu (misalnya dalam 1 detik).
• kapasitor Y : Saat memasang kabel, kabelnya harus sependek mungkin dan ditempatkan dekat dengan terminal ground filter untuk meningkatkan efek penyaringan frekuensi tinggi. Beberapa kapasitor Y harus dibumikan pada titik yang sama (“pembumian bersih”).

Ringkasan

Kapasitor pengaman adalah penjaga keselamatan dan kepatuhan EMC dalam desain catu daya. Esensinya adalah mengutamakan keselamatan pengguna baik pada saat terjadi kegagalan maupun selama pengoperasian (pemfilteran). Pemilihan dan penggunaan kapasitor X dan Y yang tepat sangat diperlukan agar perangkat elektronik apa pun yang terhubung ke jaringan listrik dapat lulus sertifikasi keselamatan (seperti CCC, UL, CE) dan uji kompatibilitas elektromagnetik. Mereka harus diperlakukan sebagai perangkat keselamatan, bukan komponen penyaringan biasa, selama proses desain.
