Bagaimana kapasitor film DC-Link membentuk kembali elektronik daya dan sistem penyimpanan energi

Tantangan yang Muncul dalam Elektronik Daya dan Penyimpanan Energi

Pengembangan cepat kendaraan listrik, sistem penyimpanan energi fotovoltaik, dan jaringan pintar telah memperkenalkan tantangan untuk elektronik daya dan perangkat penyimpanan energi. Kapasitor elektrolitik konvensional berjuang untuk mempertahankan kinerja di bawah kondisi frekuensi tinggi, tegangan tinggi, dan suhu tinggi, menghasilkan hidup yang lebih pendek, kerugian yang lebih tinggi, dan stabilitas yang tidak memadai. Melawan latar belakang ini, Kapasitor Film DC-Link S telah muncul sebagai komponen inti yang mampu mengatasi keterbatasan ini. Kombinasi toleransi tegangan tinggi, resistensi seri setara rendah (ESR), dan kehidupan operasional yang diperluas telah memposisikannya di jantung elektronik daya modern dan aplikasi penyimpanan energi.

Dengan menstabilkan tegangan bus DC, mengurangi gangguan elektromagnetik (EMI), dan meningkatkan efisiensi energi, kapasitor film DC-Link memberikan solusi manajemen energi yang andal untuk kendaraan listrik, sistem penyimpanan energi, dan inverter industri. Peran mereka menjadi semakin kritis dalam mendukung kinerja tinggi dan daya tahan yang diminta oleh sistem kontemporer.

Jenis Kapasitor Film

Kapasitor film dapat dikategorikan berdasarkan bahan dielektrik, struktur, dan aplikasi. Setiap jenis menawarkan karakteristik berbeda yang cocok untuk sistem elektronik dan daya yang berbeda.

1. Klasifikasi oleh bahan dielektrik

Kapasitor Film Polypropylene (pp)

Kapasitor polypropylene memiliki kehilangan dielektrik yang rendah, penyerapan minimal, resistensi isolasi tinggi, dan toleransi suhu tinggi yang baik. Mereka umumnya digunakan dalam inverter frekuensi tinggi, aplikasi DC-Link, kendaraan listrik, dan elektronik daya presisi.

Kapasitor Film Polyester (PET / Mylar)

Kapasitor poliester hemat biaya, kompak, dan memiliki peringkat tegangan sedang. Mereka diterapkan secara luas dalam elektronik daya umum, sirkuit penyaringan, dan aplikasi kopling atau decoupling.

Kapasitor Film Polystyrene (PS)

Kapasitor polystyrene memberikan kehilangan dielektrik yang sangat rendah dan presisi tinggi. Mereka ideal untuk sirkuit analog presisi, waktu, dan aplikasi osilator.

Polyimide Film Capacitors (PI)

Kapasitor polimida terkenal karena stabilitas dan keandalan suhu tinggi, membuatnya cocok untuk aerospace, kontrol industri, dan sistem elektronik suhu tinggi.

Kapasitor Film Komposit

Kapasitor film komposit menggabungkan beberapa bahan film untuk mencapai toleransi tegangan tinggi dan ESR rendah. Mereka biasanya digunakan dalam sistem penyimpanan energi, aplikasi DC-link tegangan tinggi, dan inverter tingkat jaringan.

2. Klasifikasi berdasarkan Struktur

Kapasitor luka (digulung)

Kapasitor ini dibuat dengan menggulung lapisan film tipis dengan foil logam. Mereka menawarkan rentang kapasitansi besar dan cocok untuk aplikasi daya tinggi.

Kapasitor film bertumpuk / logam

Kapasitor film yang ditumpuk atau logam menampilkan film-film berlapis, seringkali dengan lapisan metalisasi penyembuhan diri. Mereka kompak, memiliki kemampuan pemulihan diri yang kuat, dan ideal untuk aplikasi frekuensi tinggi dan tegangan tinggi.

3. Klasifikasi berdasarkan fungsi dan aplikasi

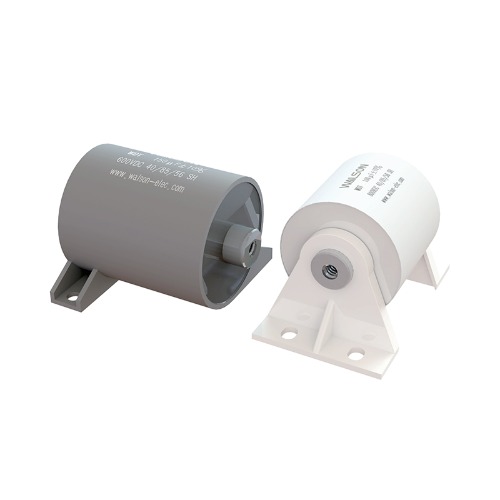

Kapasitor film DC-Link

Kapasitor film DC-Link dirancang untuk menghaluskan tegangan bus DC dan penyimpanan energi. Mereka ditandai oleh ESR rendah, toleransi tegangan tinggi, dan umur operasional yang panjang.

Penyaringan dan kopling kapasitor film

Digunakan dalam penyaringan catu daya, kopling sinyal, dan sirkuit decoupling, kapasitor ini menawarkan rentang kapasitansi yang luas dan kerugian rendah.

Kapasitor Film Penindasan EMI

Kapasitor penindasan EMI dirancang untuk mengurangi gangguan elektromagnetik. Mereka menawarkan kinerja dan keandalan frekuensi tinggi, melindungi sistem elektronik yang sensitif.

Memilih kapasitor film yang tepat: apa yang perlu Anda ketahui

Memilih kapasitor film yang sesuai sangat penting untuk memastikan kinerja, efisiensi, dan umur panjang yang andal dalam elektronik daya, sistem penyimpanan energi, dan sirkuit elektronik. Beberapa faktor kunci harus dipertimbangkan untuk mencocokkan karakteristik kapasitor dengan aplikasi yang dimaksud.

1. Persyaratan aplikasi yang dipahami

Peringkat tegangan dan toleransi

Kapasitor harus menahan tegangan operasi sistem dengan margin pengaman yang memadai. Aplikasi tegangan tinggi, seperti inverter DC-Link atau sistem penyimpanan energi, memerlukan kapasitor dengan peringkat tegangan tinggi, sedangkan sirkuit elektronik umum dapat menggunakan kapasitor berperingkat rendah.

Nilai kapasitansi

Kapasitansi yang diperlukan tergantung pada fungsi spesifik, seperti penyaringan, penyimpanan energi, atau kopling. Perhitungan yang tepat memastikan stabilitas sistem dan mencegah kompensasi berlebihan atau di bawah.

Frekuensi dan arus riak

Aplikasi dan sistem switching frekuensi tinggi dengan arus riak yang signifikan membutuhkan kapasitor dengan ESR rendah dan kinerja stabil di bawah AC kontinu atau beban berdenyut. Kapasitor polypropylene (PP) sering lebih disukai untuk kondisi ini.

2. Pertimbangan material

Polypropylene (pp) vs polyester (PET)

Kapasitor film PP menawarkan kerugian rendah, resistensi isolasi tinggi, dan toleransi tegangan tinggi, membuatnya ideal untuk aplikasi DC-Link dan frekuensi tinggi. Kapasitor PET hemat biaya, kompak, dan cocok untuk kebutuhan pemfilteran umum atau kopling.

Bahan khusus

Kapasitor polystyrene (PS) dan polyimide (PI) memberikan kinerja yang tepat dan stabilitas suhu tinggi untuk menuntut sirkuit analog atau elektronik industri. Film komposit dapat digunakan saat menggabungkan toleransi tegangan tinggi dengan ESR rendah diperlukan.

3. Faktor Struktural dan Fungsional

Konstruksi luka vs. bertumpuk

Kapasitor Wound (Rolled) memberikan kapasitansi yang lebih besar dan cocok untuk aplikasi daya tinggi, sementara kapasitor film yang ditumpuk atau logam menawarkan ukuran kompak, kemampuan penyembuhan diri, dan kinerja frekuensi tinggi.

Persyaratan fungsional spesifik

Untuk aplikasi DC-Link, prioritaskan ESR rendah dan kemampuan arus riak tinggi. Untuk penindasan EMI, fokus pada kapasitor yang dirancang untuk menangani kebisingan dan gangguan frekuensi tinggi. Aplikasi penyaringan dan kopling dapat menekankan stabilitas kapasitansi dan kinerja termal.

Pertimbangan lingkungan dan keandalan

Kapasitor film harus beroperasi secara andal di bawah kondisi lingkungan yang dimaksud, termasuk suhu ekstrem, kelembaban, dan stres mekanis. Kapasitor berkualitas tinggi dengan isolasi yang kuat dan enkapsulasi yang tepat memastikan kinerja dan keamanan jangka panjang dalam aplikasi industri, otomotif, atau penyimpanan energi.

Ringkasan dan Praktik Terbaik

Memilih kapasitor film yang tepat membutuhkan keseimbangan yang cermat antara peringkat tegangan, kapasitansi, respons frekuensi, sifat material, struktur, dan pertimbangan lingkungan. Memahami persyaratan operasional sistem dan mencocokkannya dengan karakteristik kapasitor memastikan kinerja, keandalan, dan umur panjang.

Dasar-dasar kapasitor film DC-Link

Kapasitor tautan DC terletak di bus DC Sistem Elektronik Daya. Fungsi utama mereka termasuk menghaluskan tegangan bus DC, menyerap lonjakan arus, dan menyediakan energi instan selama perubahan beban mendadak. Bergantung pada komposisi dan desain material, kapasitor film DC-Link dapat dikategorikan ke dalam beberapa jenis. Kapasitor DC-Link Polyester (hewan peliharaan) menawarkan solusi hemat biaya yang cocok untuk aplikasi elektronik daya umum dengan toleransi tegangan dan umur. Kapasitor DC-Link Polypropylene (PP) memberikan kemampuan penanganan tegangan yang lebih tinggi dan ESR yang lebih rendah, membuatnya ideal untuk inverter frekuensi tinggi dan drive motor dalam kendaraan listrik. Kapasitor film komposit menggabungkan kinerja tegangan tinggi dengan karakteristik ESR rendah, membuatnya cocok untuk sistem penyimpanan energi dan aplikasi industri tegangan tinggi.

Kinerja Inti dan Keuntungan Teknologi

Kapasitor film DC-Link menunjukkan banyak keunggulan yang membuatnya sangat diperlukan untuk elektronik daya modern. Toleransi tegangan tinggi memungkinkan operasi dalam sistem dengan tegangan mulai dari beberapa ratus hingga lebih dari seribu volt. Rendah ESR meminimalkan kehilangan energi dan pembangkit panas, meningkatkan efisiensi sistem secara keseluruhan. Karakteristik frekuensi tinggi memastikan kinerja yang stabil bahkan di bawah kondisi switching puluhan kilohertz. Kehidupan operasional yang diperpanjang, sering melebihi 100.000 jam, memberikan daya tahan yang tak tertandingi. Selain itu, kemampuan penekanan EMI yang melekat membantu menjaga integritas sistem dengan mengurangi gangguan dalam komponen sensitif. Atribut gabungan ini posisi kapasitor film DC-Link sebagai komponen penting dalam memastikan stabilitas dan efisiensi sistem elektronik daya dan perangkat penyimpanan energi.

Perbandingan material dan struktural

Kinerja, umur, dan aplikasi yang berlaku dari kapasitor film DC Link bervariasi secara signifikan tergantung pada bahan yang digunakan.

Perbandingan kinerja kapasitor film DC-Link berdasarkan material

Kapasitor film polypropylene unggul dalam lingkungan bertegangan tinggi dan frekuensi tinggi karena ESR mereka yang rendah, menawarkan kehilangan energi minimal dan peningkatan manajemen termal. Kapasitor poliester memberikan kinerja yang stabil dengan biaya lebih rendah untuk aplikasi industri umum, sementara bahan komposit memberikan keseimbangan toleransi dan stabilitas tegangan, terutama cocok untuk penyimpanan energi dan aplikasi tingkat jaringan.

Peran dalam inverter

Dalam sistem inverter, kapasitor film DC-Link sangat penting untuk menjaga stabilitas tegangan di seluruh bus DC dan menyerap lonjakan arus yang dapat menekankan sakelar semikonduktor. Mereka memainkan peran penting dalam mengurangi gangguan elektromagnetik, sehingga meningkatkan keandalan sistem secara keseluruhan. Karakteristik ESR rendah mereka berkontribusi pada peningkatan efisiensi dan umur operasional yang berkepanjangan, terutama di bawah kondisi switching frekuensi tinggi. Dengan mengintegrasikan kapasitor film DC-Link, sistem inverter mencapai efisiensi konversi energi yang lebih tinggi, kerugian termal yang lebih rendah, dan stabilitas operasional yang lebih besar, yang sangat penting untuk aplikasi kinerja tinggi.

Aplikasi dalam Kendaraan Listrik

Pada kendaraan listrik, kapasitor film DC-Link sangat diperlukan dalam sistem penggerak motor. Mereka memastikan tegangan bus DC yang stabil, memungkinkan kontrol motor yang tepat dan pengiriman energi selama akselerasi dan pengereman regeneratif. Rendahnya ESR mereka mengurangi kehilangan energi, sehingga memperpanjang masa pakai baterai dan meningkatkan efisiensi kendaraan. Dengan menyerap energi sementara dan menstabilkan tingkat tegangan, kapasitor film DC-Link meningkatkan efisiensi manajemen energi kendaraan listrik, mendukung jangkauan yang lebih panjang dan kinerja yang lebih tinggi.

Signifikansi dalam Sistem Penyimpanan Energi

Dalam sistem penyimpanan energi, kapasitor film DC-Link memainkan peran penting dalam menyeimbangkan bank baterai dan superkapasitor. Mereka mempertahankan tegangan bus DC yang stabil, menyediakan energi instan selama fluktuasi beban dan mencegah tegangan SAG. Toleransi tegangan tinggi dan kerugian rendah dari kapasitor ini meningkatkan respons dan keandalan instalasi penyimpanan energi. Pengaturan kapasitor yang dioptimalkan dengan benar dan pemilihan parameter berkontribusi pada peningkatan efisiensi energi dan stabilitas sistem, memastikan kinerja yang konsisten dalam berbagai kondisi operasi.

Tren dan inovasi masa depan

Evolusi kapasitor film DC-Link dipandu oleh kemajuan dalam material dan metodologi desain. Film tegangan tinggi yang muncul dengan ESR yang lebih rendah dan konstruksi yang lebih ringan menjanjikan kepadatan dan efisiensi energi yang lebih baik. Desain modul cerdas dengan sensor tertanam memfasilitasi pemantauan waktu nyata dan pemeliharaan prediktif. Solusi kapasitor modular dan standar memungkinkan integrasi tanpa batas dengan inverter dan sistem penyimpanan energi, sementara peningkatan kinerja suhu tinggi, frekuensi tinggi memperluas penerapannya di lingkungan industri dan otomotif. Inovasi-inovasi ini terus memperkuat peran sentral kapasitor film DC-Link dalam membentuk elektronik daya modern dan solusi penyimpanan energi.

Status pasar dan lanskap kompetitif

Pasar kapasitor film DC-Link global terus berkembang, didorong oleh meningkatnya adopsi kendaraan listrik, penyimpanan energi fotovoltaik, dan sistem otomatisasi industri.

Jenis kapasitor film DC-Link dan aplikasi pasar

Kapasitor DC-Link Film Polypropylene mendominasi aplikasi inverter dan kendaraan listrik kelas atas karena kinerja. Kapasitor berbasis poliester secara luas diadopsi dalam aplikasi industri yang peka terhadap biaya, sementara kapasitor film penindasan EMI melayani lingkungan elektronik yang beragam dengan permintaan yang stabil meskipun persaingan tinggi. Lansekap pasar mencerminkan semakin pentingnya kapasitor ini dalam aplikasi kinerja tinggi, dengan pertumbuhan berkelanjutan yang diharapkan dalam sektor elektronik daya dan penyimpanan energi.

Kekuatan transformatif kapasitor film DC-Link

Kapasitor film DC-Link, dengan kombinasi toleransi tegangan tinggi, ESR rendah, umur panjang, dan penekanan EMI, mendefinisikan kembali standar kinerja dalam elektronik daya dan sistem penyimpanan energi. Mereka menstabilkan operasi inverter, mengoptimalkan manajemen energi penggerak motor pada kendaraan listrik, dan meningkatkan respon dan keandalan sistem penyimpanan energi. Ketika inovasi material dan desain cerdas terus maju, kapasitor film DC-Link akan memainkan peran yang semakin vital dalam memperkuat masa depan elektronik daya tegangan tinggi dan penyimpanan energi, memberikan solusi yang efisien, andal, dan tahan lama untuk aplikasi energi generasi berikutnya.

Mengapa kapasitor film Walson Electronics adalah pilihan yang tepat untuk proyek Anda

Memilih kapasitor film yang tepat sangat penting untuk keandalan, efisiensi, dan umur panjang sistem elektronik dan daya modern. Kapasitor film Walson Electronics telah membangun reputasi untuk desain berkualitas tinggi, kinerja yang kuat, dan kemampuan beradaptasi di berbagai aplikasi, menjadikannya pilihan ideal untuk proyek rekayasa yang menuntut ketepatan dan daya tahan.

1. Kinerja dan keandalan yang luar biasa

Toleransi tegangan dan suhu tinggi

Kapasitor Walson Electronics direkayasa untuk menahan lingkungan tegangan dan suhu tinggi, memastikan kinerja yang stabil dalam aplikasi yang menuntut seperti inverter DC-Link, sistem penyimpanan energi, dan drive motor. Resistensi seri setara rendah (ESR) meminimalkan kehilangan energi dan pembangkit panas, mendukung keandalan operasional jangka panjang.

Umur panjang dan daya tahan

Dirancang dengan film-film dielektrik berkualitas tinggi dan teknik manufaktur canggih, kapasitor film Walson menawarkan rentang hidup yang diperluas bahkan di bawah switching frekuensi tinggi yang berkelanjutan dan kondisi arus riak. Daya tahan ini mengurangi kebutuhan pemeliharaan dan mendukung operasi yang tidak terputus dalam sistem kritis.

2. Opsi Bahan dan Struktural Versatil

Berbagai macam bahan dielektrik

Dari polypropylene (pp) untuk aplikasi DC-link frekuensi tinggi ke poliester (PET) untuk penyaringan umum, Walson menyediakan pilihan komprehensif bahan dielektrik. Setiap jenis kapasitor dioptimalkan untuk persyaratan kinerja tertentu, memastikan kompatibilitas dengan kebutuhan proyek yang beragam.

Desain Konstruksi Lanjutan

Walson Electronics menawarkan kedua kapasitor film Wound (Rolled) dan Stacked (Metallized). Kapasitor luka menyediakan kapasitansi tinggi dan penanganan daya, sementara desain yang ditumpuk menawarkan ukuran kompak, kemampuan penyembuhan diri, dan kinerja frekuensi tinggi, memungkinkan para insinyur untuk memilih solusi ideal untuk arsitektur sistem apa pun.

3. Dioptimalkan untuk aplikasi khusus

Kapasitor DC-Link untuk Elektronik Daya

Kapasitor film DC-Link Walson menstabilkan tegangan, menyerap paku saat ini, dan mendukung efisiensi energi pada inverter daya tinggi dan sistem penggerak motor. Desain mereka yang tepat memastikan kerugian minimal, respons sistem yang lebih baik, dan peningkatan keandalan.

Solusi Penindasan EMI dan Penyimpanan Energi

Untuk aplikasi yang sensitif EMI, Walson menyediakan kapasitor yang mengurangi gangguan, melindungi elektronik sensitif, dan mempertahankan integritas sistem. Dalam sistem penyimpanan energi, kapasitornya meningkatkan stabilitas tegangan dan responsif, memberikan kinerja yang andal di bawah beban variabel.

Jaminan kualitas dan kepatuhan

Setiap kapasitor Walson Electronics mengalami kontrol kualitas yang ketat, memenuhi standar keselamatan dan kinerja internasional. Pengujian yang ketat memastikan kapasitansi yang konsisten, toleransi tegangan, dan stabilitas termal, memberikan kepercayaan kepada insinyur proyek dalam menyebarkan komponen -komponen ini dalam aplikasi kritis.

Kesimpulan

Kapasitor film Walson Electronics menggabungkan kinerja tinggi, keserbagunaan material, desain yang kuat, dan kualitas yang sesuai dengan industri untuk memberikan solusi yang andal, efisien, dan tahan lama. Apakah untuk aplikasi DC-link frekuensi tinggi, penindasan EMI, atau sistem penyimpanan energi, memilih Walson memastikan bahwa proyek Anda mendapat manfaat dari teknologi yang terbukti, mengurangi risiko, dan peningkatan kinerja sistem secara keseluruhan.
