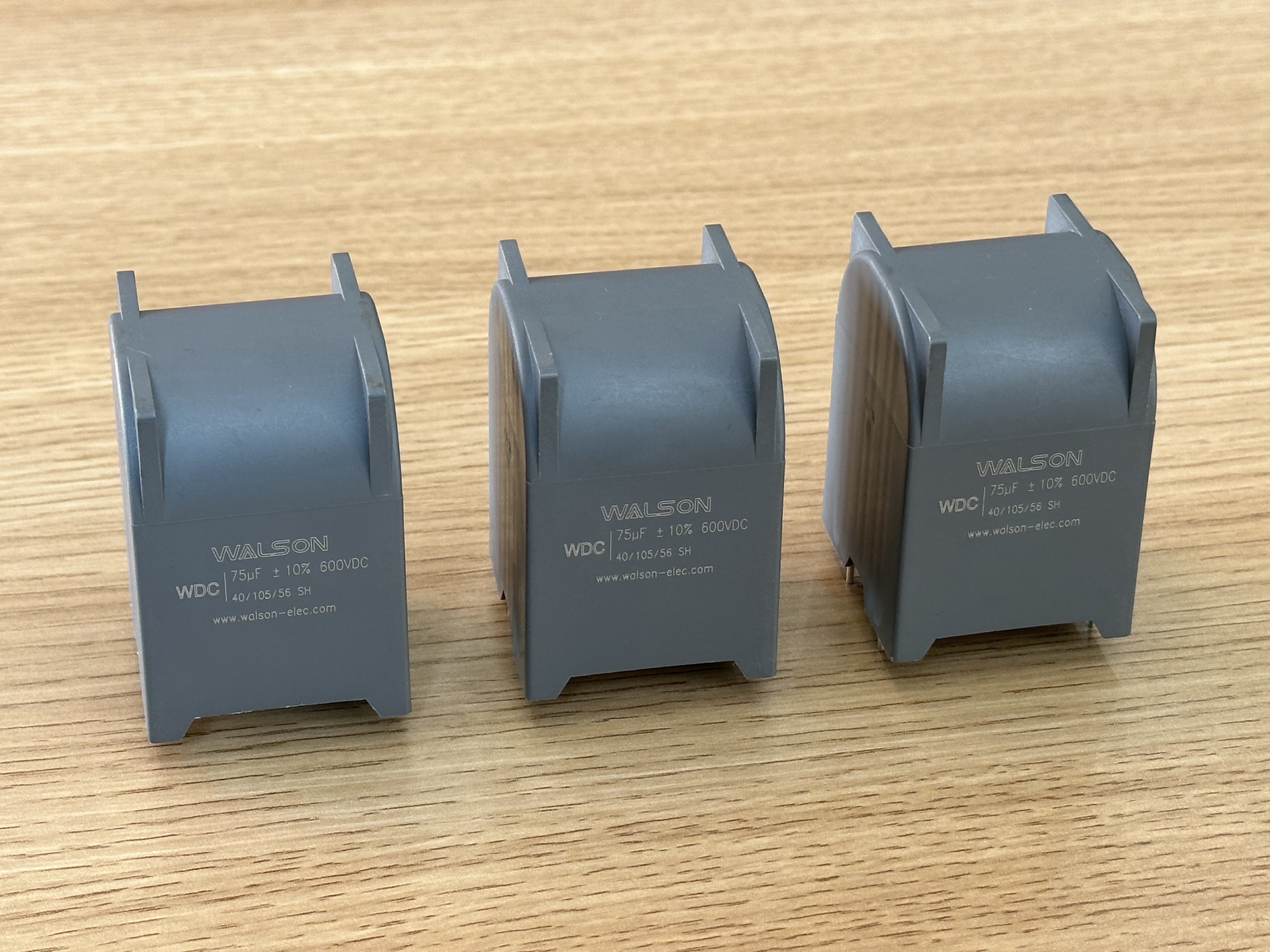

Interpretasi Parameter ESR/ESL Kapasitor Film dan Dampak Pentingnya terhadap Pengoperasian Peralatan

Di sirkuit elektronik, kapasitor film s banyak digunakan karena stabilitasnya. Untuk memahami kinerjanya secara mendalam, ada dua parameter utama yang tidak dapat diabaikan: Resistansi Seri Ekuivalen (ESR) dan Induktansi Seri Ekuivalen (ESL).

ESR (Resistensi Seri Setara) mengacu pada resistansi seri yang ditunjukkan oleh kapasitor selama operasi. Ini bukan resistor fisik independen tetapi terdiri dari kerugian dari resistansi elektroda, resistansi kontak, dan dielektrik. Kehadiran ESR menimbulkan dua permasalahan utama: pembangkitan panas dan berkurangnya efisiensi . Ketika arus riak mengalir melalui kapasitor, daya dihamburkan melintasi ESR (P = I² * ESR). Energi ini diubah menjadi panas, meningkatkan suhu internal kapasitor. Menurut teori Arrhenius, untuk setiap kenaikan suhu 10°C, umur kapasitor seringkali berkurang setengahnya. Oleh karena itu, ESR yang rendah sangat penting untuk memastikan masa pakai yang lama dan efisiensi pengoperasian yang tinggi.

ESL (Induktansi Seri Setara) berasal dari induktansi parasit yang dibentuk oleh kabel kapasitor dan struktur elektroda internal. Dalam aplikasi frekuensi rendah, efek ESL dapat diabaikan. Namun, dalam rangkaian switching frekuensi tinggi (seperti switching catu daya dan inverter), ESL beresonansi dengan kapasitor, menciptakan reaktansi induktif (XL = 2πfL). Hal ini menyebabkan kapasitor kehilangan karakteristik penyaringan aslinya pada frekuensi tinggi dan bahkan dapat menyebabkan osilasi atau lonjakan tegangan di sirkuit, sehingga mengganggu pengoperasian peralatan normal.

Dampak Penting pada Pengoperasian Peralatan:

Untuk peralatan dengan kepadatan daya tinggi seperti penggerak kendaraan energi baru dan inverter fotovoltaik, laju perubahan arus (di/dt) sangat tinggi. Jika ESR kapasitor film terlalu tinggi, risiko pelepasan panas meningkat secara signifikan. Jika ESL terlalu tinggi, ESL tidak dapat secara efektif menyerap tegangan lebih yang dihasilkan selama peralihan transien, sehingga berpotensi merusak perangkat semikonduktor daya (seperti IGBT). Oleh karena itu, memilih kapasitor film dengan ESR rendah dan ESL rendah sangat penting untuk meningkatkan efisiensi energi peralatan, keandalan, dan Kompatibilitas Elektromagnetik (EMC).
